Trafo (transformatör)

AC gerilimi yükseltir ya da düşürür, iki tarafı yalıtır.

Şemadaki harfi: T / TR
Birim / temel değer: Sarım oranı, güç (VA)

Bacak bağlantıları

Primer (birincil): Şebekeye ya da anahtarlama devresine bağlanan sargı.
Sekonder (ikincil): Çıkış gerilimini veren sargı; birden fazla olabilir.

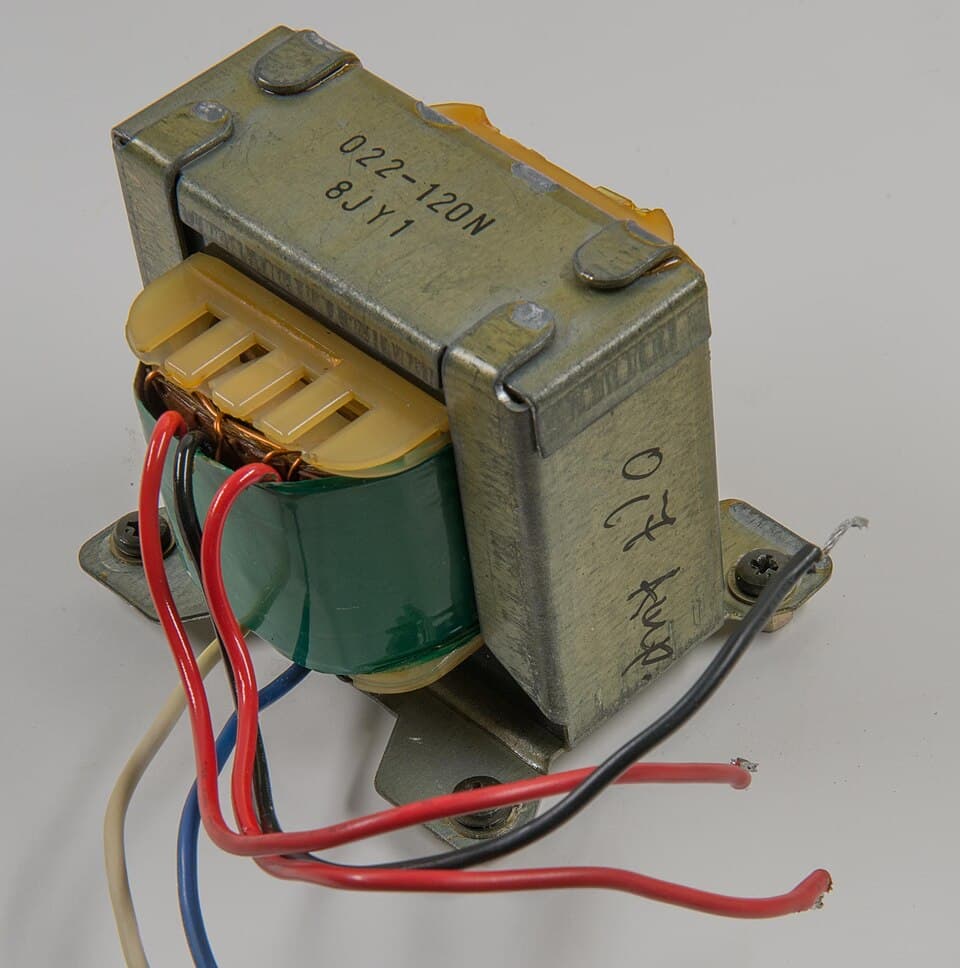

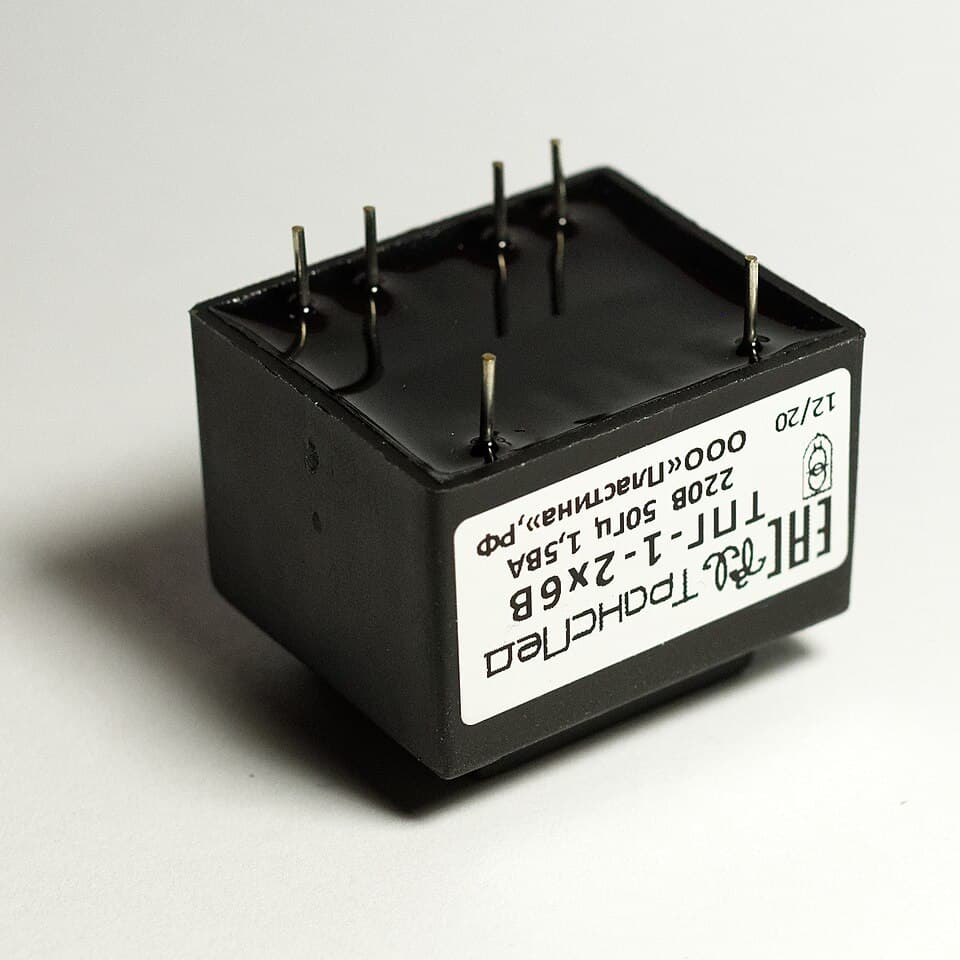

Gerçek fotoğraflar

Ne işe yarar?

Trafo, aynı çekirdeğe sarılmış iki (ya da daha fazla) sargıdan oluşur. Birincil sargıdaki AC akım çekirdekte değişen bir manyetik alan oluşturur; bu alan ikincil sargıda gerilim üretir. Gerilimler sarım sayılarıyla orantılıdır.

İki sargı arasında elektriksel bağlantı yoktur: trafo şebekeyi güvenli taraftan yalıtır. Eski tip adaptörlerde 50 Hz'lik ağır demir çekirdekli trafolar, anahtarlamalı kaynaklarda küçük ferrit çekirdekli trafolar kullanılır.

Dikkat edilecekler

⚠ Primer ile sekonder arasında direnç kademesinde OL (sonsuz) okunmalı; okunmuyorsa yalıtım bozuktur ve tehlikelidir.
⚠ Sargılar arasında süreklilik ölçülür; sargı içi kısa devre multimetreyle anlaşılmaz, trafo ısınır ve cihaz koruma yapar.
