Röle

Küçük bir akımla büyük bir devreyi açıp kapatan anahtar.

Şemadaki harfi: K / RL
Birim / temel değer: Bobin gerilimi (V), kontak akımı (A)

Bacak bağlantıları

Bobin (2 uç): Kontrol tarafı; 5 V, 12 V ya da 24 V'luk tipleri vardır.
COM (ortak): Anahtarlanan hattın ortak ucu.
NO (normalde açık): Bobin enerjilenince COM'a bağlanır.
NC (normalde kapalı): Bobin boştayken COM'a bağlıdır.

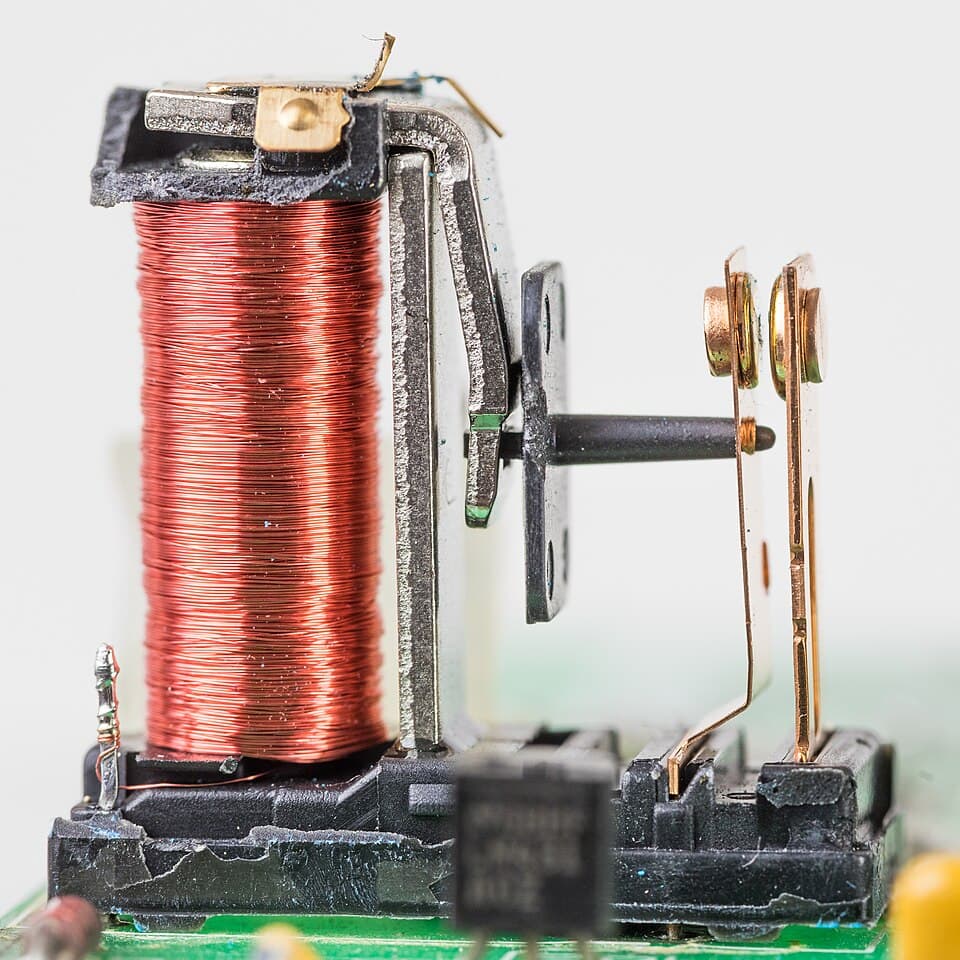

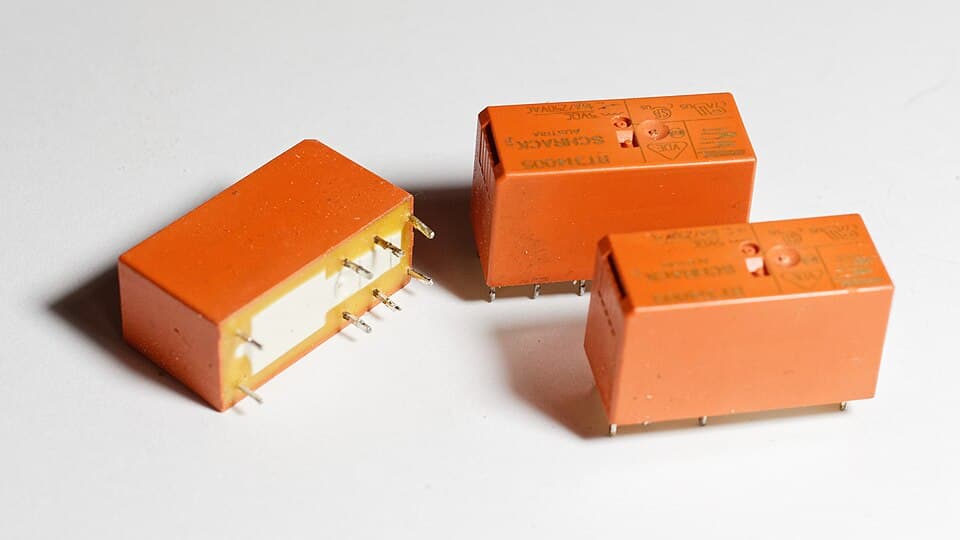

Gerçek fotoğraflar

Ne işe yarar?

Röle, elektrikle çalışan bir anahtardır. Bobinine akım verildiğinde oluşan manyetik alan bir kontağı çeker ve devreyi kapatır (ya da açar). Bobin devresi ile kontak devresi birbirinden yalıtılmıştır.

Arduino gibi küçük bir devreden 230 V'luk bir lambayı, bir motoru ya da kombiyi kontrol etmek için kullanılır.

Dikkat edilecekler

⚠ Röle bobinine mutlaka ters paralel bir diyot (ör. 1N4007) bağla; bobin akımı kesilince oluşan sıçrama transistörü yakar.
⚠ Bobini doğrudan işlemci pininden sürme: bir transistör ya da röle modülü kullan.
