Potansiyometre ve trimpot

Çevrilerek değeri değişen direnç.

Şemadaki harfi: RV / VR
Birim / temel değer: Ohm (Ω)

Bacak bağlantıları

1 ve 3 (dış uçlar): Uçları arası sabit direnç; besleme ve GND'ye bağlanır.
2 (orta uç, silecek): Konuma göre değişen gerilim ya da direnç alınır.

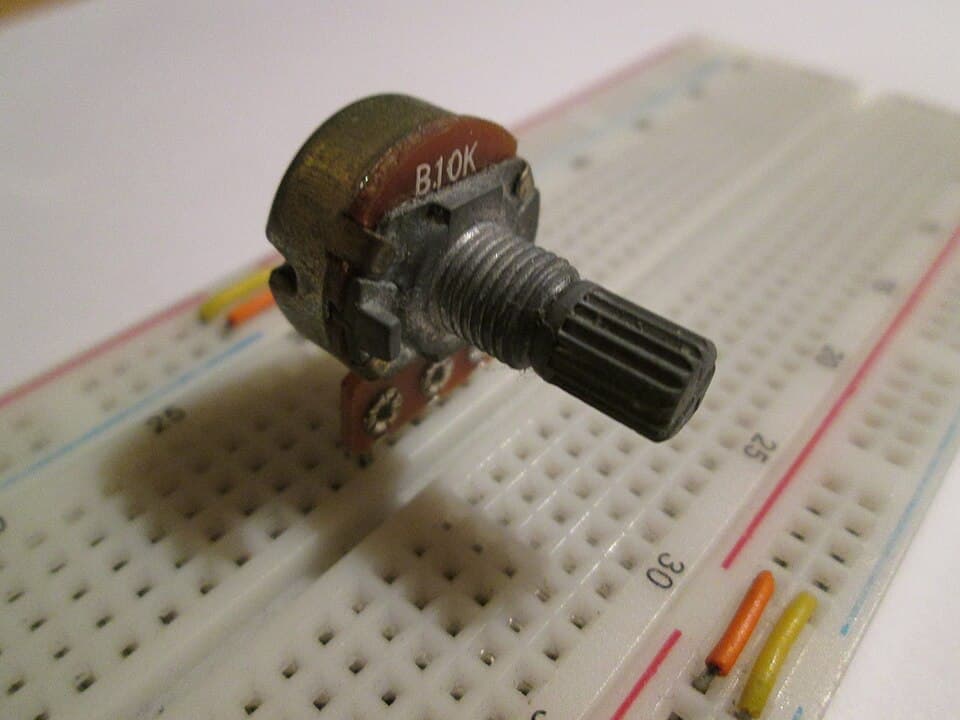

Gerçek fotoğraflar

Ne işe yarar?

Potansiyometre, üzerinde bir silecek (orta uç) gezinen bir direnç yoludur. Dış iki ucu arasındaki direnç sabittir; orta uç ile dış uçlar arasındaki direnç milin konumuna göre değişir.

En çok gerilim bölücü olarak kullanılır: ses ayarı, ışık ayarı, bir sensörün eşik ayarı. Trimpot, kartın üzerinde tornavidayla bir kez ayarlanıp bırakılan küçük potansiyometredir.

Doğrusal (B) potansiyometrede direnç açıyla eşit değişir; logaritmik (A) tipte ses ayarına uygun biçimde değişir.

Dikkat edilecekler

⚠ Cızırdayan ses düğmesi kirli potansiyometredir: yağsız kontak temizleyiciyle temizlenir.
⚠ Trimpotu ayarlarken ucu tam oturan bir tornavida kullan; plastik gövde kolay kırılır.
