Direnç
Akımı sınırlar, gerilimi böler.
- Şemadaki harfi
- R
- Birim / temel değer
- Ohm (Ω)
Bacak bağlantıları
- 2 bacak: Yönü yoktur, iki taraftan da takılabilir.

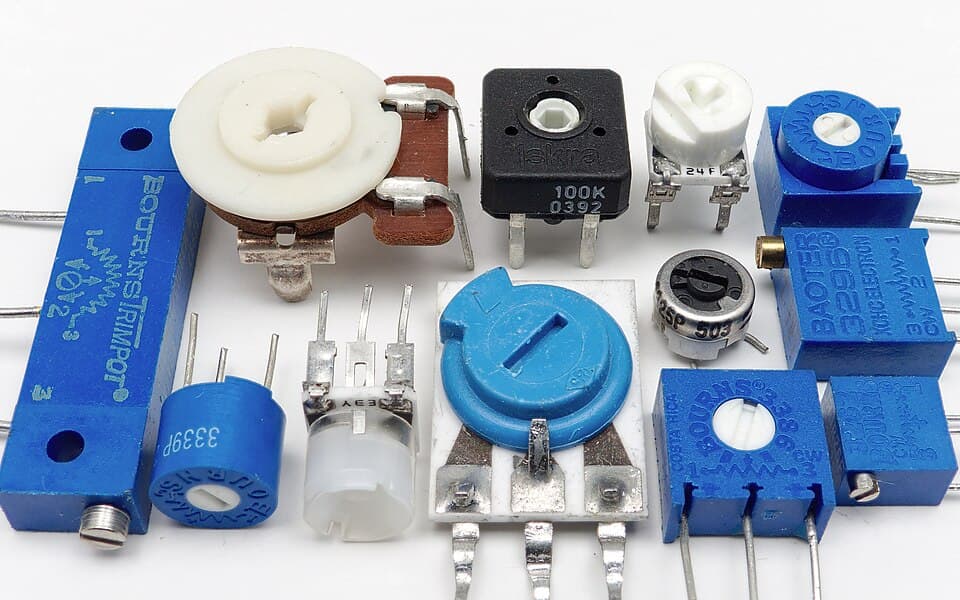

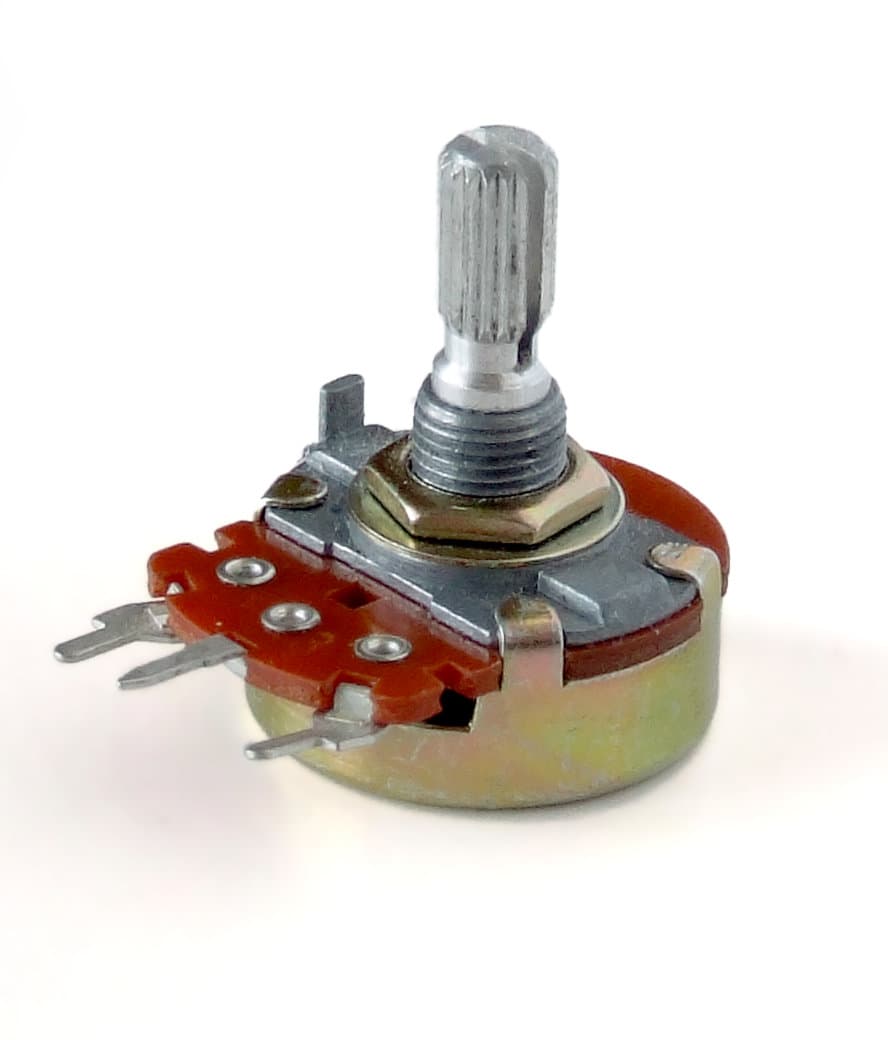

Gerçek fotoğraflar
Ne işe yarar?
Direnç, içinden geçen akıma karşı koyan en temel elektronik elemandır. Değeri ohm (Ω) birimiyle ölçülür.
Devrelerde en çok LED gibi elemanların akımını sınırlamak, gerilim bölmek ve transistörlerin baz akımını ayarlamak için kullanılır.

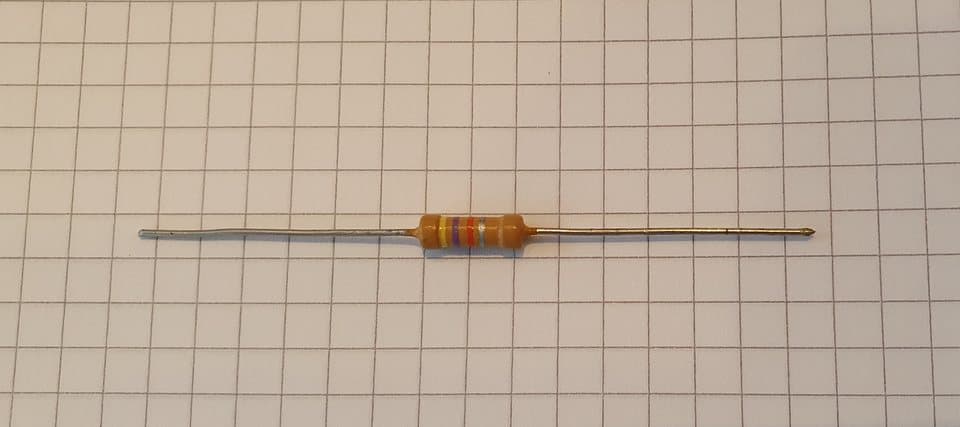

Delikli (THT) dirençlerin değeri gövdesindeki renk bantlarıyla okunur. Aşağıdaki hesaplayıcıyla renkleri seçerek değeri bulabilirsin.
4 bantlı renk kodu hesaplayıcı
1 kΩ±5% tolerans(10) × 100 = 1000 Ω

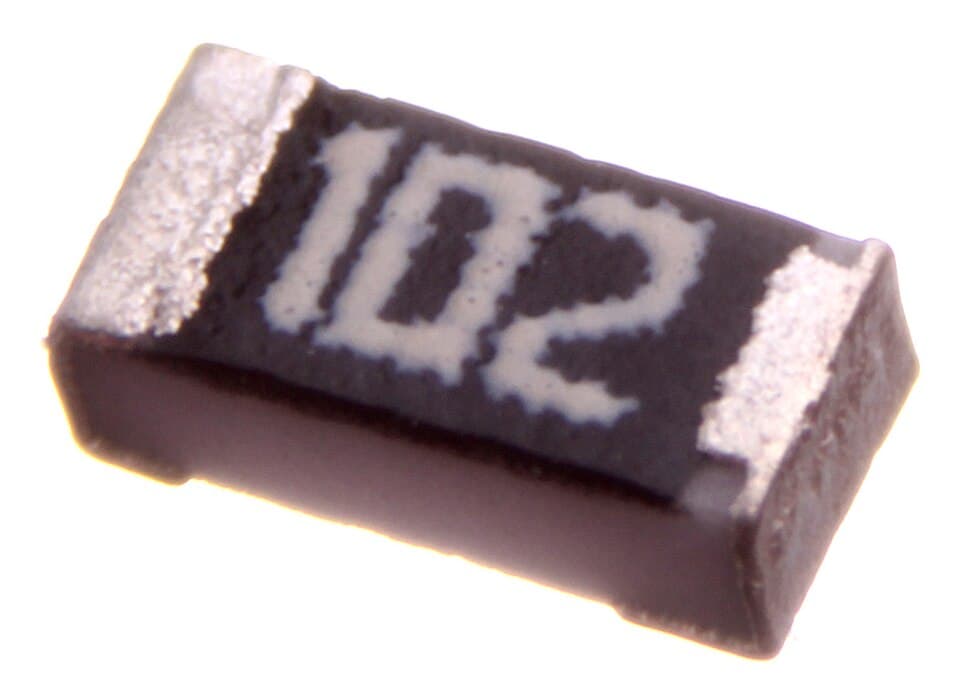

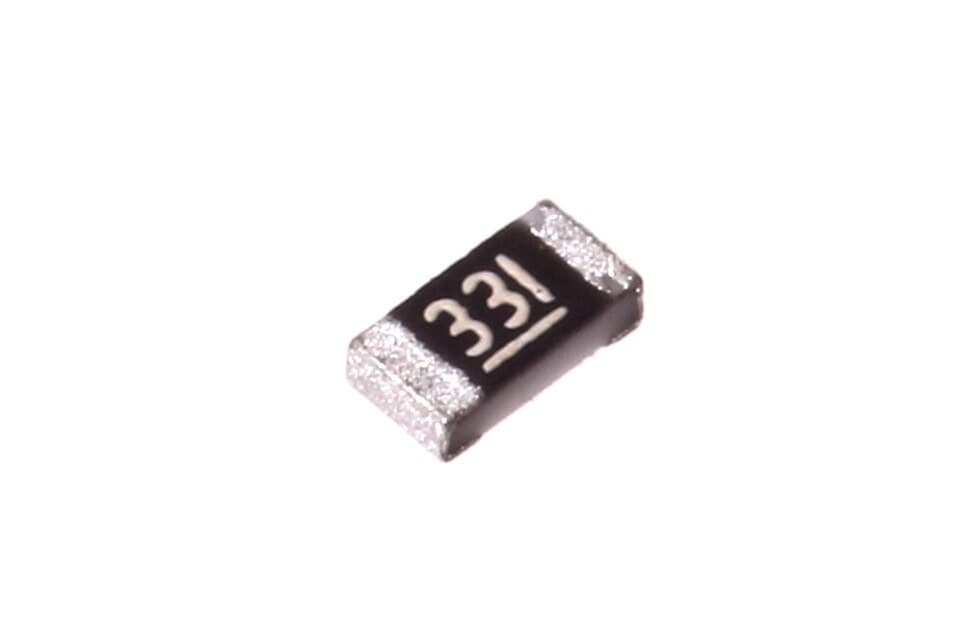

SMD direnç kodu okuyucu
10 kΩ
3 haneli kod: ilk iki hane (10) değer, son hane (3) sıfır sayısı.

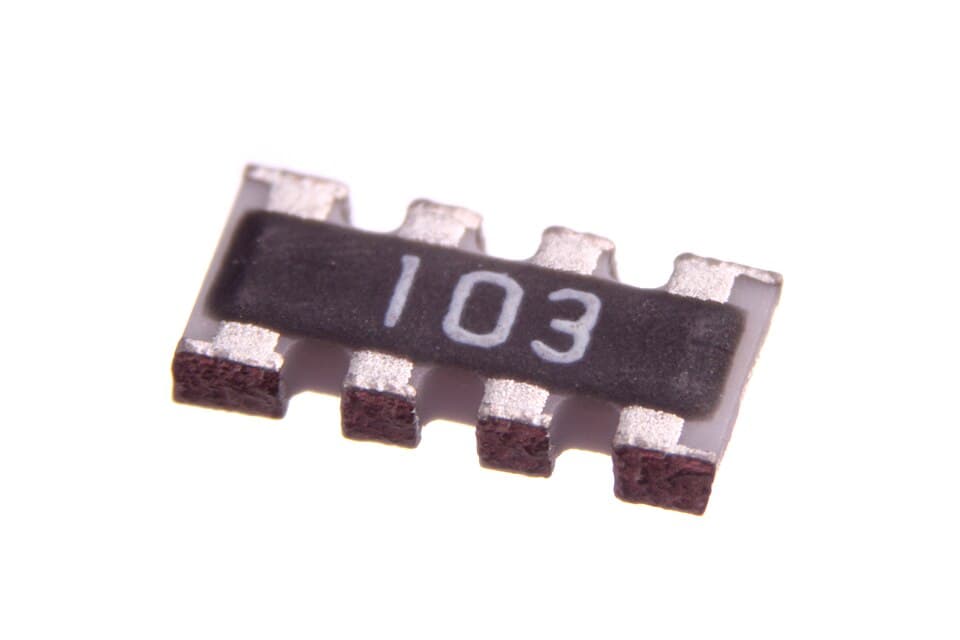

- 3 hane (%5): 103 = 10 × 10³ = 10 kΩ.
- 4 hane (%1): 1002 = 100 × 10² = 10 kΩ.
- EIA-96 (küçük %1'likler): iki rakam + harf, rakam tablodan değeri, harf çarpanı verir. 01C = 100 × 100 = 10 kΩ.
- 0402 ve daha küçük kılıflarda çoğu zaman hiç yazı yoktur; değer ancak ölçerek veya makaradaki etiketten öğrenilir.
Dikkat edilecekler
- ⚠ Güç değerine dikkat et: 1/4 W bir direnç, üzerinde 0,25 W'tan fazla güç harcanırsa ısınır ve yanar (P = I² × R).
- ⚠ Devre içindeyken direnç ölçümü yanlış çıkabilir; ölçmeden önce en az bir bacağını sök.
