Varistör (MOV)

Aşırı gerilimi kırpan koruma parçası.

Şemadaki harfi: RV / VDR
Birim / temel değer: Kırpma gerilimi (V)

Bacak bağlantıları

2 bacak: Yönü yoktur; şebekenin iki hattı arasına bağlanır.

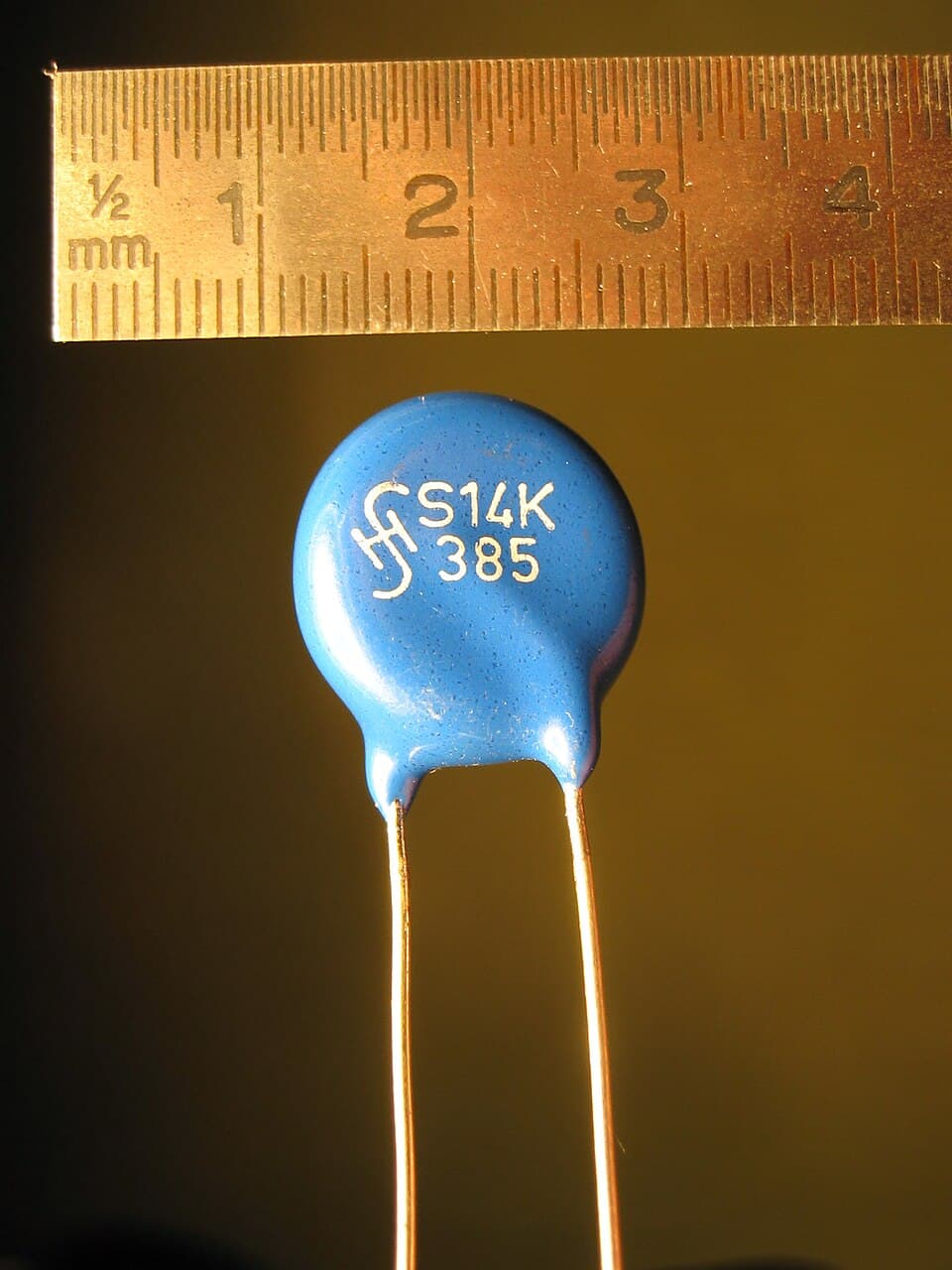

Gerçek fotoğraflar

Ne işe yarar?

Varistör normal gerilimde neredeyse yalıtkandır. Gerilim belirli bir eşiği geçince (ör. 14D471 için ≈470 V) direnci birden düşer ve fazla gerilimi kısa devre ederek kırpar.

Güç kaynaklarının girişinde, şebekeye paralel bağlanır; yıldırım ve ani gerilim yükselmelerine karşı korur. Büyük bir dalgalanmada kendini feda eder ve sigortayı attırır.

Dikkat edilecekler

⚠ Patlamış ya da çatlamış varistör, cihazın büyük bir dalgalanma gördüğünü gösterir: arkasındaki parçaları da kontrol et.
⚠ Kodundaki ilk sayı disk çapını (mm), son üç hane gerilimi verir: 471 = 47 × 10 = 470 V.
