Transistör

Küçük akımla büyük akımı kontrol eder.

Şemadaki harfi: Q
Birim / temel değer: Kazanç (hFE), akım (A)

Bacak bağlantıları

C, Kolektör: Yükün bağlandığı uç.
B, Baz: Kontrol ucu, mutlaka dirençle sürülür.
E, Emiter: NPN'de genelde toprağa bağlanır.

Gerçek fotoğraflar

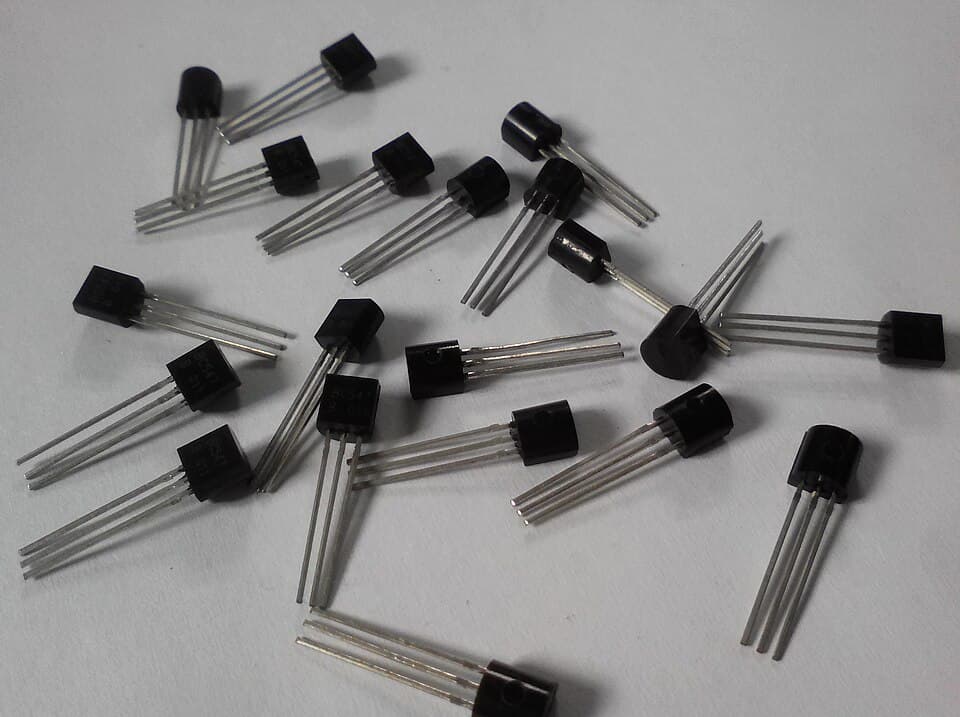

TO-92 kılıflı küçük sinyal transistörleri

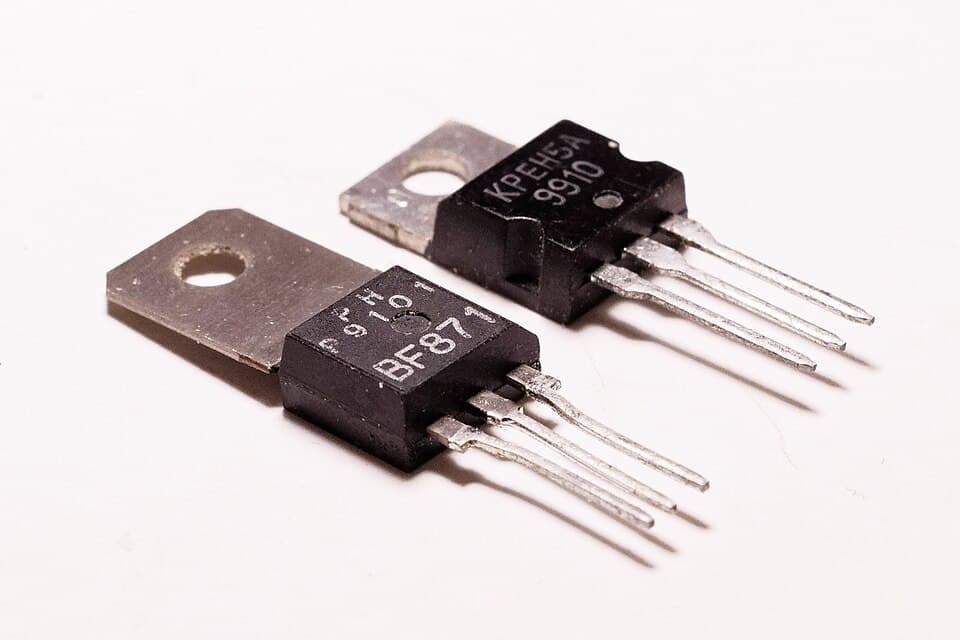

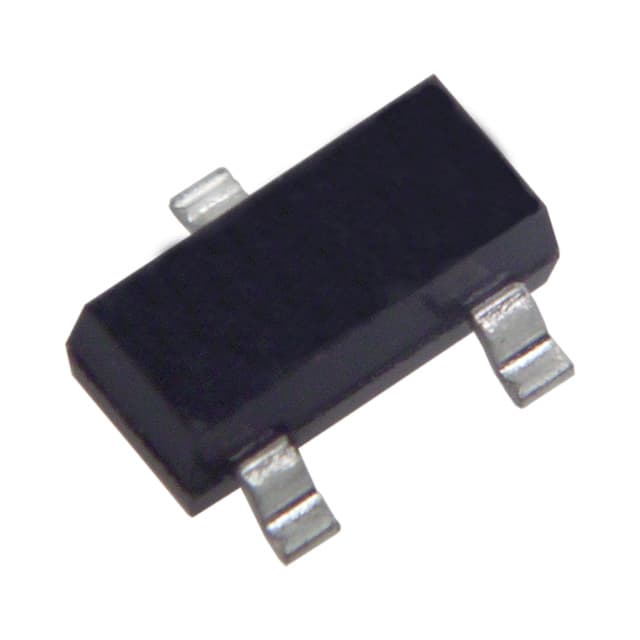

Transistör ve MOSFET kılıfları: TO-220, TO-247, D²PAK, SOT ve diğerleri

Ne işe yarar?

Transistör, küçük bir baz akımıyla kolektör–emiter arasındaki büyük akımı kontrol eder. Anahtar ya da yükselteç olarak çalışır.

BC547 (NPN) ve BC557 (PNP) başlangıç için en yaygın transistörlerdir.

Dikkat edilecekler

⚠ Bacak sırası modele göre değişir. Takmadan önce mutlaka datasheet'e bak.
