MOSFET

Gerilimle kontrol edilen güç anahtarı.

Şemadaki harfi: Q
Birim / temel değer: Drain-source gerilimi (V), akım (A), RDS(on) (Ω)

Bacak bağlantıları

G (gate): Kontrol ucu; genelde bir gate direnciyle sürülür.
D (drain): Yükün bağlandığı uç; TO-220'de soğutucu tırnağı da drain'dir.
S (source): N kanallıda genelde toprağa (ya da akım algılama direncine) bağlanır.

Gerçek fotoğraflar

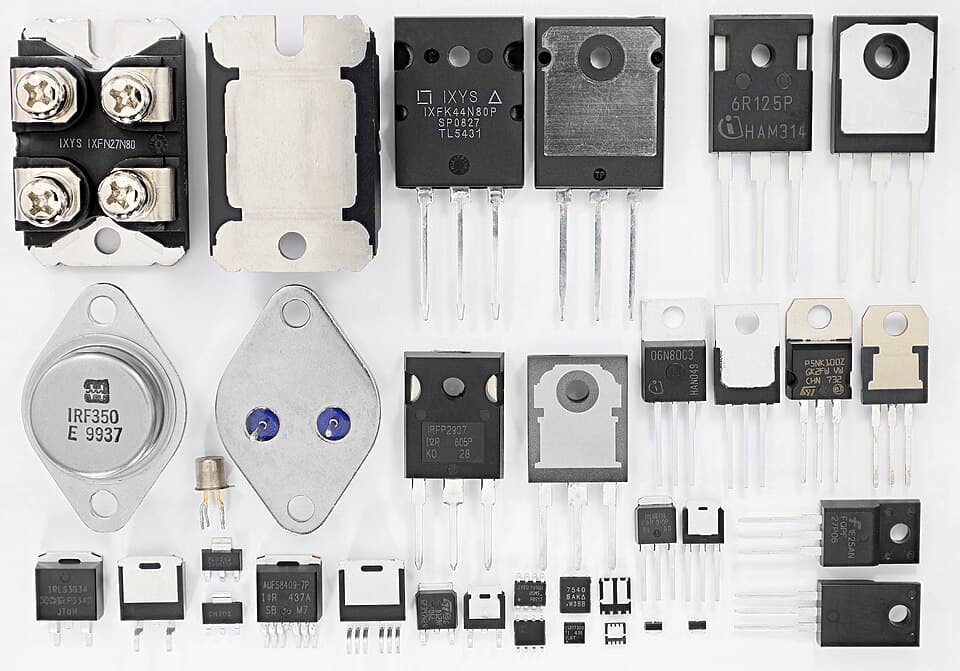

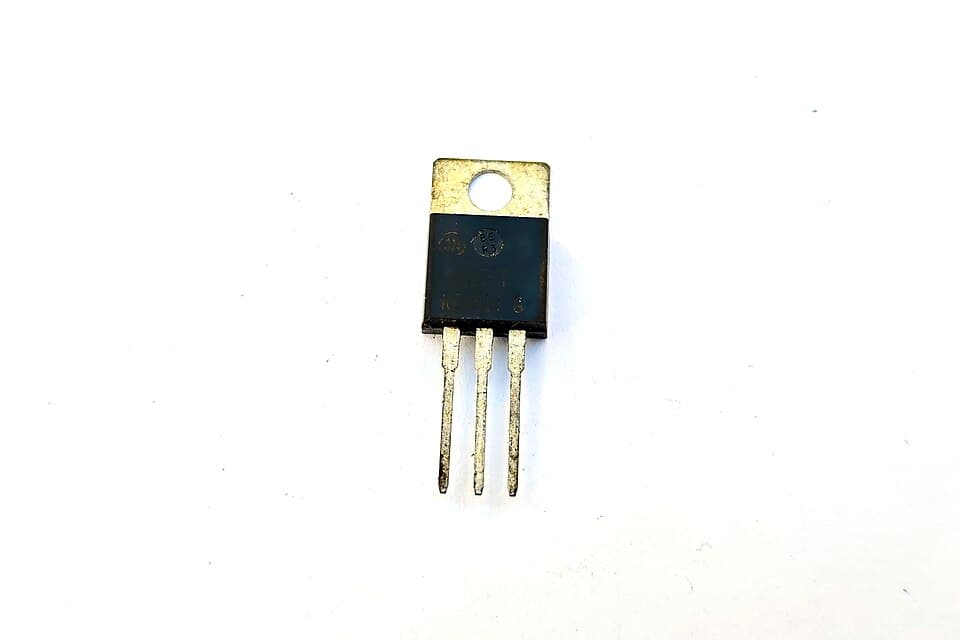

Transistör ve MOSFET kılıfları: TO-220, TO-247, D²PAK, SOT ve diğerleri

Ne işe yarar?

MOSFET, gate ucuna verilen gerilimle drain–source arasındaki akımı kontrol eder. Gate neredeyse akım çekmez; bu yüzden küçük bir sinyalle büyük akımlar anahtarlanabilir.

Anahtarlamalı güç kaynaklarında, motor sürücülerinde, inverterlerde ve LED sürücülerinde ana anahtardır. İçinde ters bağlı bir gövde diyotu bulunur.

Dikkat edilecekler

⚠ Diyot kademesinde S'den D'ye ≈0,5 V (gövde diyotu), ters yönde OL olmalı; iki yönde de 0'a yakınsa MOSFET kısa devredir.
⚠ Patlayan MOSFET'i değiştirirken gate direncini, akım algılama direncini ve sürücüyü de ölç.
⚠ Gate statik elektriğe hassastır; kuru havada topraklanmadan dokunma.
