LDR (ışığa duyarlı direnç)

Işık arttıkça direnci düşen direnç.

Şemadaki harfi: LDR
Birim / temel değer: Ohm (Ω)

Bacak bağlantıları

2 bacak: Yönü yoktur.

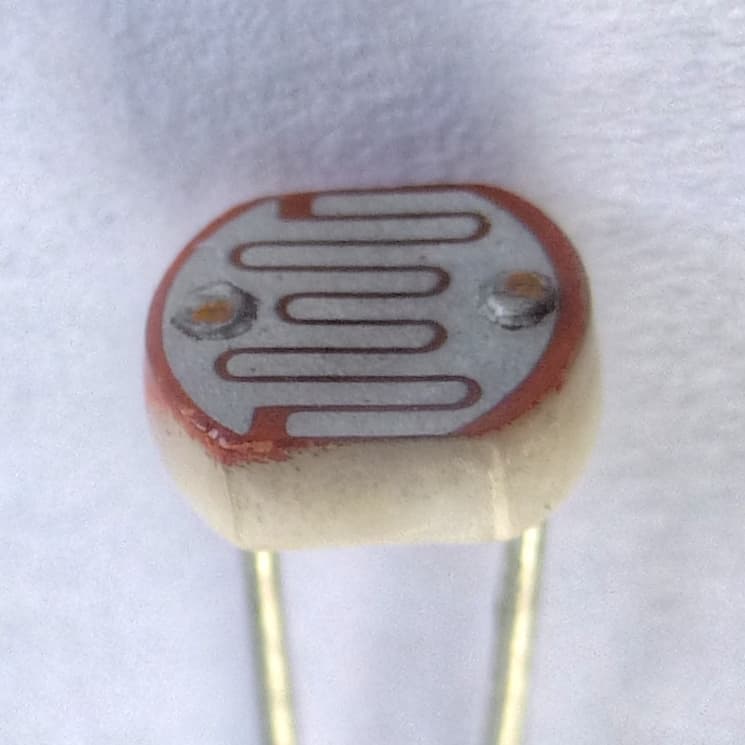

Gerçek fotoğraflar

Ne işe yarar?

LDR'nin direnci karanlıkta çok yüksektir (yüzlerce kΩ – MΩ), aydınlıkta düşer (birkaç kΩ). Sokak lambalarının ve gece lambalarının otomatik yanması böyle sağlanır.

Genellikle sabit bir dirençle gerilim bölücü olarak bağlanır ve orta noktanın gerilimi bir işlemciyle ya da karşılaştırıcıyla okunur.

Dikkat edilecekler

⚠ LDR yavaş tepki verir (onlarca milisaniye); hızlı ışık algılamak için fototransistör ya da fotodiyot kullanılır.
